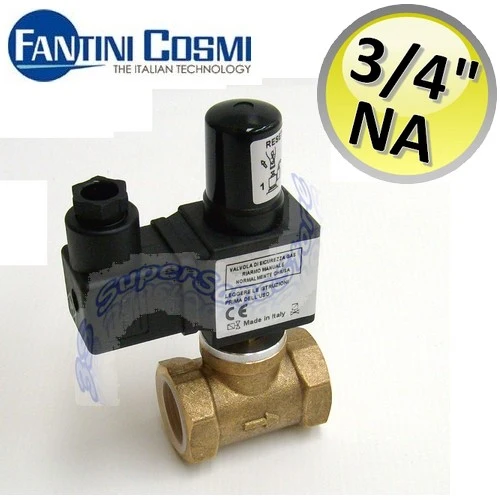

Électrovanne de sécurité gaz Fantini Cosmi 3/4'' normalement ouverte à réarmement manuel

Électrovannes pour air et gaz non agressifs (selon la norme EN 437), normalement ouvertes avec réarmement manuel.

CARACTÉRISTIQUES ÉLECTRIQUES

Tension nominale : 230 V CA, 50/60 Hz

NORMES ET HOMOLOGATIONS

Conforme aux normes EN 161 à EN 60529.

INSTALLATION

Vérifiez que le sens d'écoulement correspond à la flèche en relief sur le corps de la vanne et que les tuyaux de raccordement sont correctement alignés. La vanne peut être montée avec un serpentin horizontal ou vertical.

Le serpentin peut être monté horizontalement ou verticalement. Il peut être orienté dans toutes les directions sur 360°.

Installer dans un endroit protégé de la pluie, des éclaboussures et des gouttes d'eau.

Pour le raccordement électrique, retirez le couvercle du connecteur et branchez les câbles d'alimentation aux bornes.

CARACTÉRISTIQUES

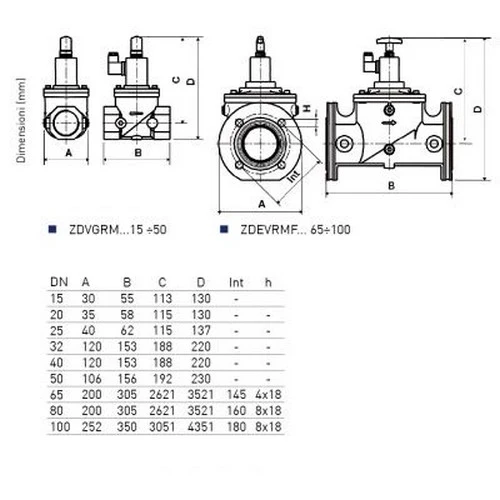

• Raccordements : filetage gaz ISO 7/1 de Rp 1/2 à Rp 2

• Raccord à bride PN16 ISO 7005 de DN65 à DN100

• Tolérance de tension -15 % / +10 %

• Température ambiante -15 °C / +60 °C

• Pression de service 500 mbar Max.

• Heure de fermeture < 1 seconde

• Degré de protection IP 54

• Presse-étoupe PG 9

• Orifices de pression G1/4" sur deux côtés (à l'exception des modèles avec corps en laiton)

• Interrupteur de fin de course sur demande 3/4' un 4'

• Type de gaz : air et gaz non agressifs (EN 437)

• Filtre de 600 µm (sauf modèles avec corps en laiton)

  Code produit : ZDVGRM20NA
